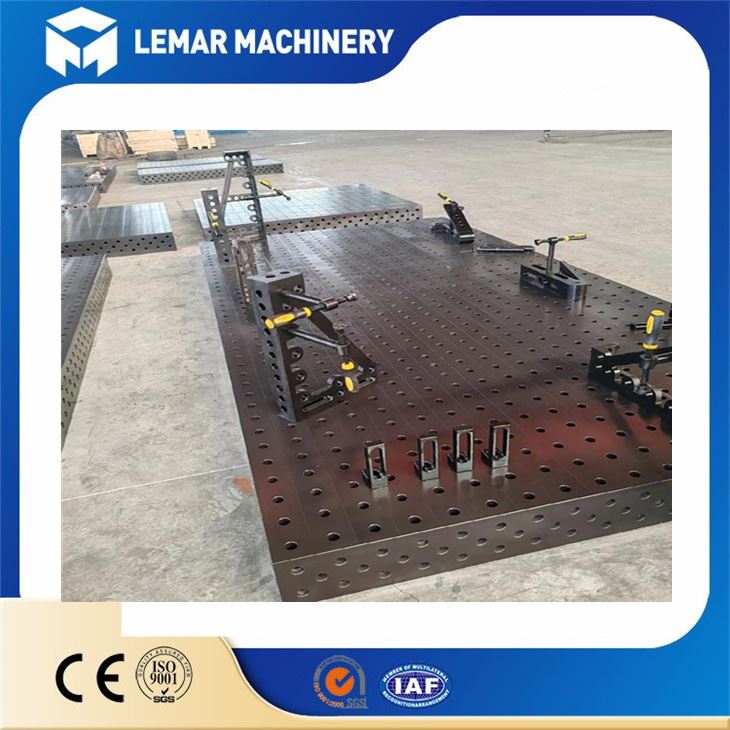

Stol za zavarivanje sa stezaljkama
Welding Table with Jigs Clampings je modularni radni sustav za zavarivanje čija je jezgra površina radnog stola prekrivena preciznim rešetkastim rupama, opremljena nizom posebno dizajniranih stezaljki, pozicionera i steznih komponenti koje se mogu koristiti u kombinaciji s rupama na stolu.
Njegov koncept dizajna je: uspostaviti svaki projekt zavarivanja na preciznom i ponovljivom referentnom sustavu, čime se zamjenjuju neučinkovite metode u tradicionalnom zavarivanju koje se oslanjaju na ručno označavanje, privremenu fiksaciju točkastim zavarivanjem i proizvodnju-jednokratnih uređaja.
Parametri proizvoda
Opis proizvoda
Komponente sustava
Stol za zavarivanje sa stezaljkama sastoji se uglavnom od tri glavna dijela:
1. Površina radnog stola
Značajke: Površina je opremljena protuprovrtima raspoređenim u matričnom uzorku. Dva najčešća sustava su:
Materijal: Obično izrađen od-legiranog čelika visoke čvrstoće (kao što je Q355), smanjenje naprezanja i precizna obrada kako bi se osigurala dugoročna-ravnost i točnost.
2. Učvršćenja i komponente za stezanje
Ovo je "izvršni mehanizam" cijelog sustava, sa širokim rasponom vrsta, uključujući uglavnom:
Brze stezaljke: Omogućuju bočnu ili okomitu silu stezanja i njima se može brzo upravljati.
Blokovi za pozicioniranje i kutne šipke: koriste se za brzo i točno postavljanje kutova od 90 stupnjeva ili drugih kutova, koji su ključni za osiguravanje okomitosti izradaka.
Potporni stupovi/čahure: Dostupni u različitim visinama, koriste se za podupiranje radnih komada u smjeru Z-osi, podižući ih na određenu udaljenost od površine stola za jednostavno zavarivanje ili pozicioniranje.
Vijci, matice i potisne ploče: spojeni kroz rupe na površini stola kako bi se osigurala snažna sila stezanja.
Specijalizirani moduli: kao što su spiralni prstenovi, V-blokovi (za stezanje okruglih cijevi), teleskopski klinovi za pozicioniranje itd.
3. Tijelo stola i dodaci
Čvrste noge/podnožje stola: Obično su izrađene od čelika kako bi se osigurala stabilnost cijele platforme, a ponekad su integrirane s ladicama za pohranu.
Pribor za proširenje: kao što su produžne ploče za površinu stola, univerzalni kotači itd.
Welding Table With Jigs Clampings (modularni stol za zavarivanje sa stezaljkama) više je od običnog "stola"; to je cjelovito "rješenje za zavarivanje" i "sustav osiguranja preciznosti". Putem standardiziranih sučelja i modularnih komponenti, uzdiže zavarivanje iz "obrtničkog" u kontrolirani, ponovljivi i visoko učinkovit "proizvodni proces". Za svaku radionicu koja želi poboljšati kvalitetu, učinkovitost i fleksibilnost zavarivanja, ulaganje u takav sustav je transformativno.
