1WELDING ROTATOR

Pregled proizvoda

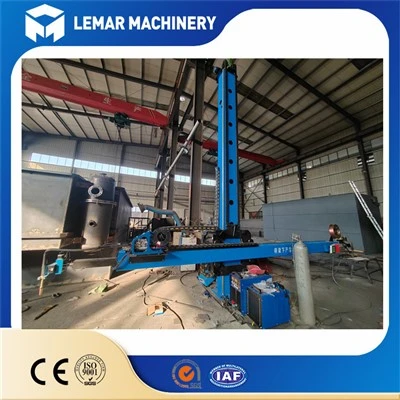

CNC manipulator za zavarivanjeje visoko{0}}precizna oprema za automatsko zavarivanje s numeričkim upravljanjem, posebno dizajnirana za uzdužno i obodno zavarivanje kotlova, tlačnih posuda, spremnika za skladištenje i cilindričnih izradaka.

Za razliku od običnih ručnih manipulatora, ovaj CNC model usvaja potpunu kontrolu digitalnog programiranja, ostvarujući precizno-zavarivanje u fiksnoj točki, automatsko praćenje šava i radnju zavarivanja pri-konstantnoj{1}}brzini.

Može se savršeno povezati s rotatorima i pozicionerima za zavarivanje u potpuno automatsku proizvodnu liniju za CNC zavarivanje, uvelike poboljšavajući točnost zavarivanja i dosljednost serijske proizvodnje.

Tehnički parametri

Parametar	Specifikacija
Kontrolni sustav	Potpuno CNC programabilno digitalno upravljanje
Efektivni hod grane	2000 mm–5000 mm (prilagodljivo)
Hod podizanja stupa	2000 mm–4000 mm (prilagodljivo)
Brzina zavarivanja	0,1–1,2 m/min bezstupanjsko podesivo
Točnost pozicioniranja	±0,1 mm/m visoka preciznost
Način vožnje	Servo motor + precizan pogon reduktora
Metoda kontrole	CNC programiranje zaslona osjetljivog na dodir + ručno upravljanje
Pomoćna oprema	Rotator za zavarivanje, pozicioner za zavarivanje, automatski aparat za zavarivanje
Radni napon	380V/50Hz (prilagodljivo 415V/480V/60Hz)
Primjena obradak	Kotao, tlačna posuda, izmjenjivač topline, spremnik, čelični cilindar

Osnovne značajke

Inteligentno CNC programiranje

Jedan-ključni opoziv programa, prikladan za standardiziranu masovnu proizvodnju.

Ultra{0}}stabilan rad

Servo sinkroni pogon, bez podrhtavanja ili odstupanja pri zavarivanju.

Ušteda troškova rada

Automatsko zavarivanje bez osoblja smanjuje ručne pogreške

Snažna sposobnost podudaranja

Fleksibilna kombinacija s raznim pomoćnim uređajima za zavarivanje.

Industrijska trajnost

Čvrsta-struktura podržava dugo-neprekidni rad.

Široka kompatibilnost

Odgovara SAW, MIG, TIG automatskim strojevima za zavarivanje i glavnim međunarodnim sustavima za zavarivanje

Koraci instalacije i puštanja u rad

01.

1. Učvrstite bazu stupa i poravnajte cijeli stroj kako biste osigurali okomitu stabilnost

2. Povežite napajanje i CNC sustav upravljanja, otklonite pogreške na dodirnom ekranu i servo sustavu

3. Postavite parametre zavarivanja i programirajte stazu zavarivanja prema veličini obratka

02.

3. Kompletno izvođenje testa bez-opterećenja i otklanjanje grešaka u vezi s opremom za zavarivanje

4. Provedite ispitivanje uzorka zavarivanja i prilagodite parametre za formalnu serijsku proizvodnju

Opseg primjene i slučajevi

Tlačne posude i bojleri: CNC precizno zavarivanje za šavove kotlova i tlačnih posuda, zadovoljava industrijske standarde zavarivanja.

Izmjenjivač topline i oprema za zaštitu okoliša: Stabilan servo rad smanjuje deformaciju za visoko{0}}precizno zavarivanje cilindra.

Snažna sposobnost podudaranja: Fleksibilna kombinacija s različitom pomoćnom opremom za zavarivanje.

Industrijska trajnost: Izdržljiva-struktura podržava dugo-neprekidni rad.

Princip rada

OvajCNC manipulator za zavarivanjeusvaja digitalni sustav programiranja i servo kontrole. Postavite brzinu zavarivanja i pratite putem CNC zaslona osjetljivog na dodir, gorionik radi ravnomjerno programiranom stazom.

Surađujte s rotacijskom opremom za zavarivanje kako biste dovršili precizno kružno i uzdužno zavarivanje sa stabilnim formiranjem zavara i velikom brzinom prolaza.
